变压吸附制氮机 PSA制氮机

变压吸附制氮机原理

以空气为原料，以优质碳分子筛为吸附剂，运用变压吸附原理，利用充满微孔的分子筛，对空气进行选择性吸附，以达到氧氮分离的目的。

变压吸附制氮机工艺流程是由空气压缩及净化、空气分离、液氮汽化组成。

变压吸附制氮机

PSA技术具有以下优点
变压吸附（Pressure Swing Adsorption，简称PSA）是一种先进的气体分离技术，它在当今世界的现场快速供气及对比节约成本方面具有不可替代的地位。

• 氮气纯度、压力、流量在线监测
• 人机操作系统
• 不合格氮气声光报警、长时报警自动停机
• 易损件更换自动提醒
• 分子筛自动压紧
• 气动阀门切换由可编程序控制器自动控制
• 冷干机、过滤器自动排污

PSA制氮吸附剂
吸附剂是PSA制氮设备的核心部分，通常PSA制氮设备选择的是碳分子筛，它吸附空气中的氧气、二氧化碳、水分等，而氮气不能被吸附；利用此特性来制取氮气最快速也最经济！

变压吸附原理
PSA是一种先进的气体分离技术，以优质进口碳分子筛（CMS）为吸附剂，采用常温下变压吸附原理（PSA）分离空气制取高纯度的氮气。
氧、氮两种气体分子在分子筛表面上的扩散速率不同，直径较小的气体分子（O₂）扩散速率较快，较多的进入碳分子筛微孔，直径较大的气体分子（N₂）扩散速率较慢，进入碳分子筛微孔较少。利用碳分子筛对氮和氧的这种选择吸附性差异，导致短时间内氧在吸附相富集，氮在气体相富集，如此氧氮分离，在PSA条件下得到气相富集物氮气。

一段时间后，分子筛对氧的吸附达到平衡，根据碳分子筛在不同压力下对吸附气体的吸附量不同的特性，降低压力使碳分子筛解除对氧的吸附，这一过程为再生。根据再生压力的不同，可分为真空再生和常压再生；常压再生利于分子筛的彻底再生，易于获得高纯度气体。

PSA制氮工艺工作方式

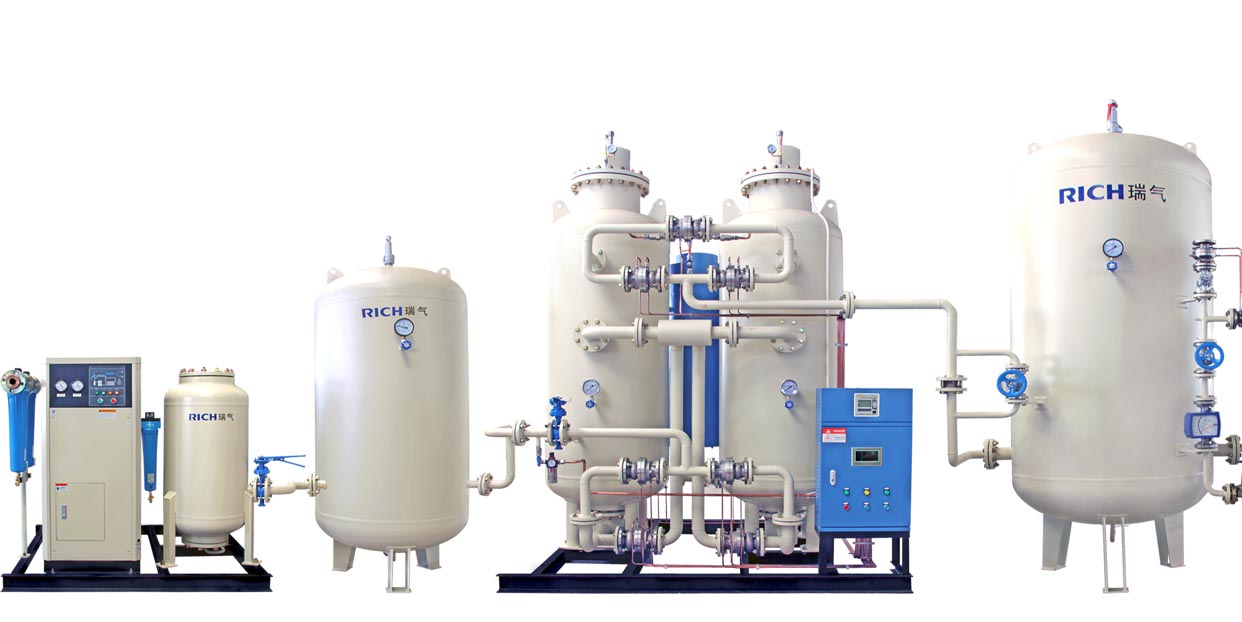

通常使用两吸附塔并联，由全自动PLC控制系统按特定可编程序严格控制时序，交替进行加压吸附和解压再生，完成氧氮分离，获得所需高纯度的氮气。

PSA碳分子筛制氮装置中有两个装满碳分子筛的吸附塔，洁净、干燥的压缩空气进入变压吸附制氮装置，流经装填有碳分子筛（CMS）的吸附塔。压缩空气由下至上流经吸附塔，利用分子筛在不同压力下对氮和氧等的吸附力不同，氧气、水、二氧化碳等组份在碳分子筛表面吸附，未被吸附的氮气在出口处被收集成为产品气，由吸附塔上端流出，进入缓冲罐；经一段时间后，吸附塔中被碳分子筛吸附的氧达到饱和，需进行再生。再生是通过停止吸附步骤，降低吸附塔的压力来实现的。已完成吸附的吸附塔短期均压后开始降压，脱除已吸附的氧气、水、二氧化碳等组份，完成再生过程。两个吸附塔交替进行吸附和再生，从而产生流量和纯度稳定的产品氮气。两只吸附塔的切换由PLC控制的程控阀气动阀自动完成；变压吸附制氮装置的性能优劣取决于吸附碳分子筛、自动控制器、程控气动阀、电磁阀等硬件组件的性能以及工艺流程、吸附塔结构、装填压紧工艺等技术力量支持！
