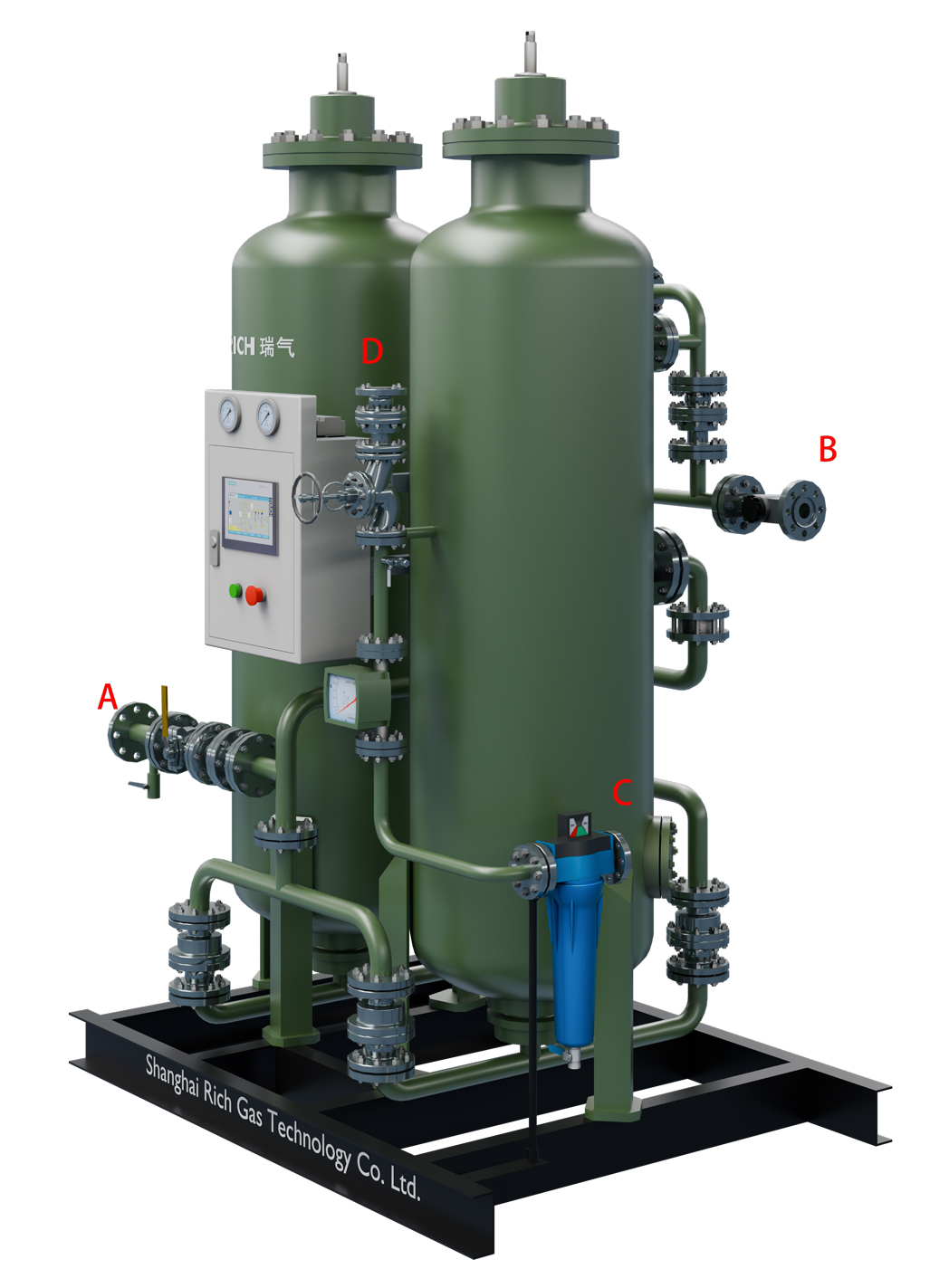

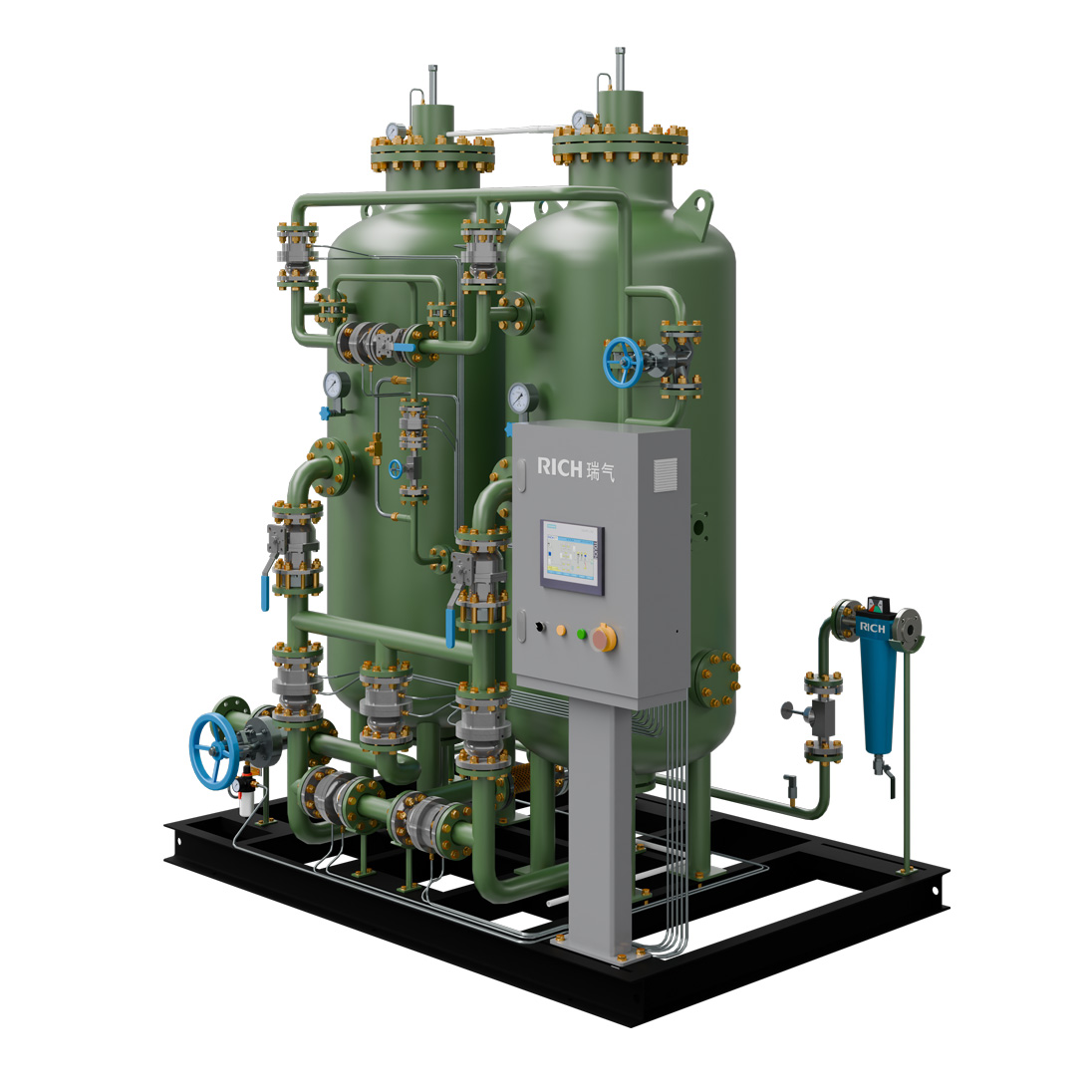

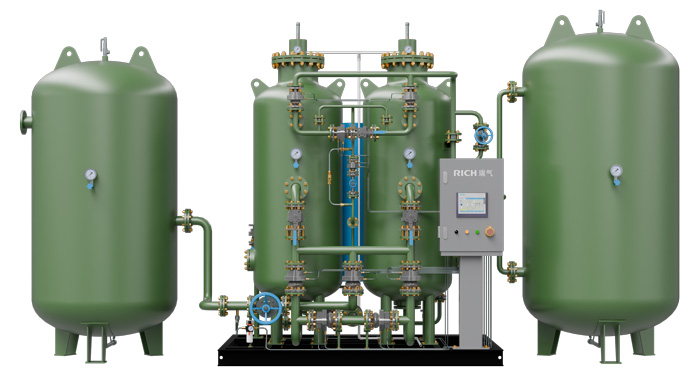

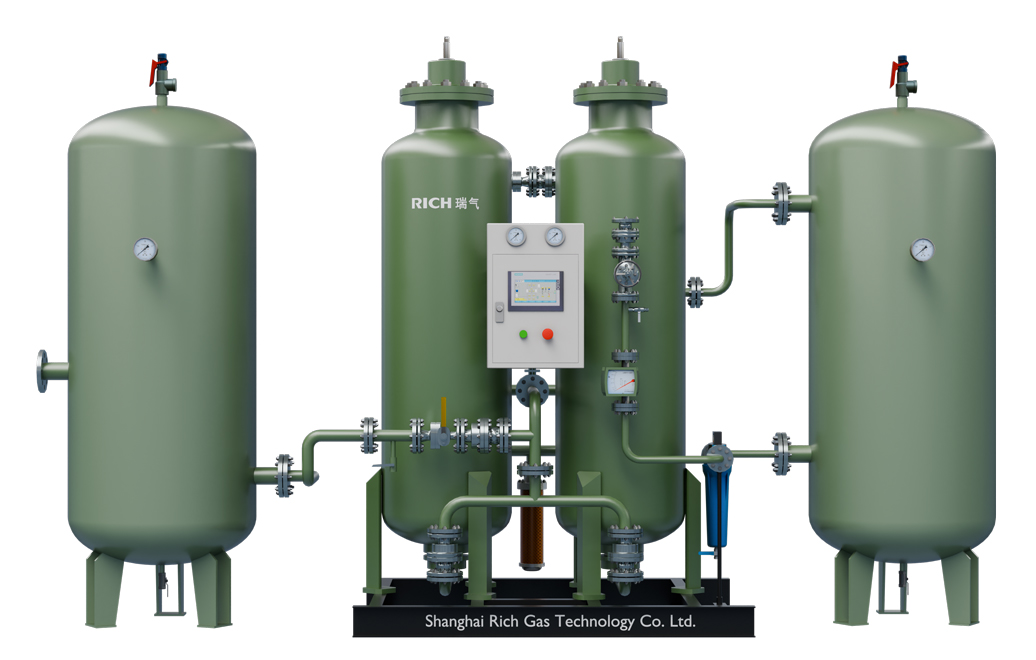

PNF系列变压吸附制氮机

专注于制氮机的生产研发40多年，为您提供更高性价比的现场制氮系统解决方案。

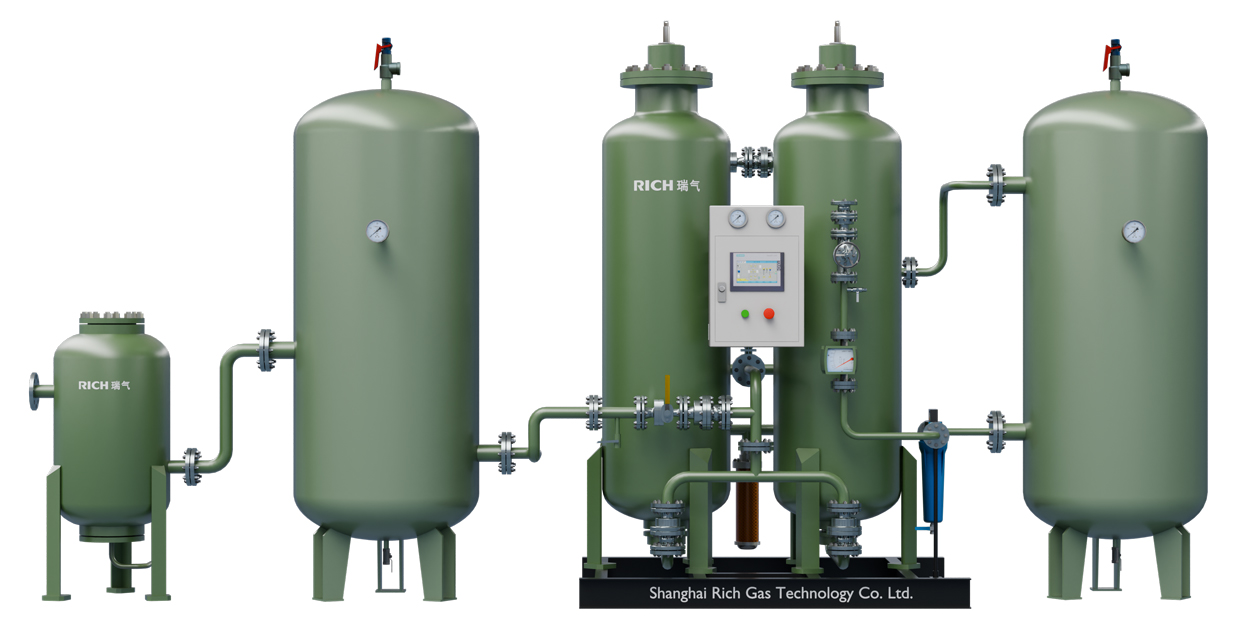

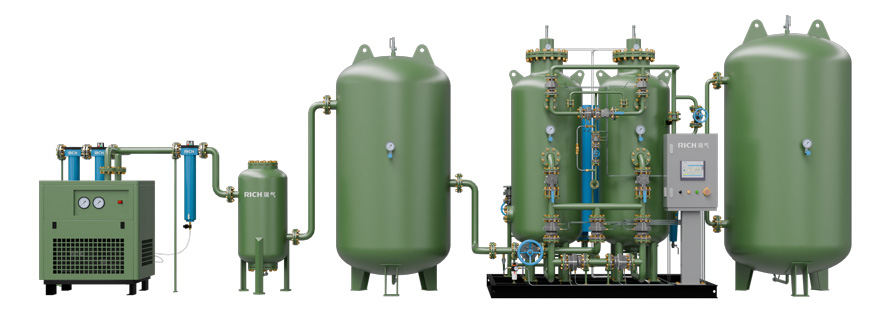

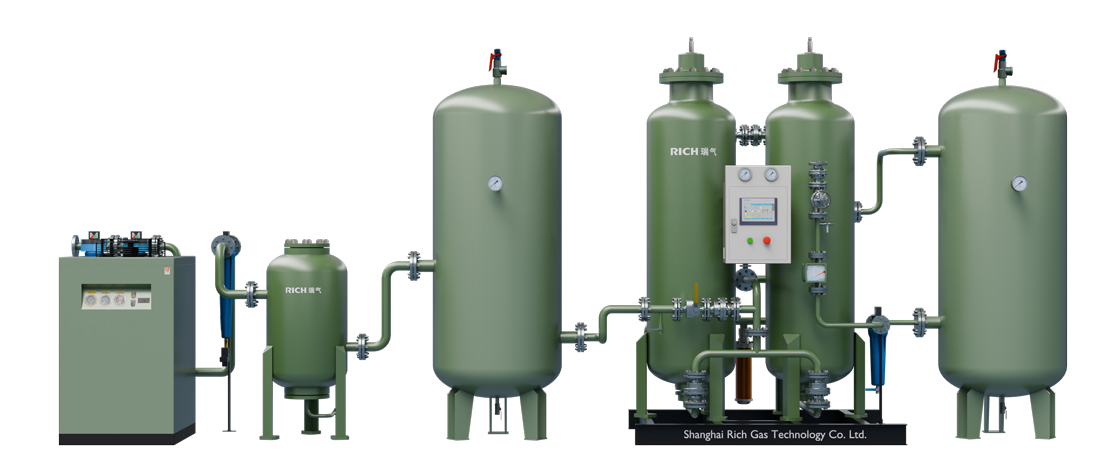

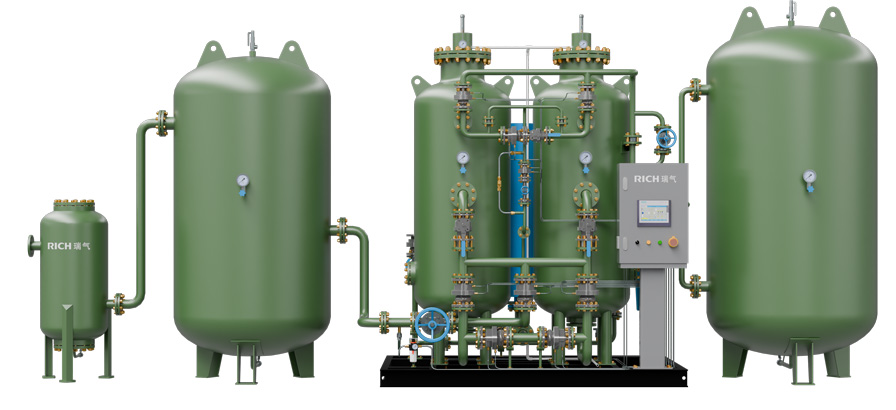

除PNF变压吸附制氮机和除油器为瑞气自主研发产品外，用户可以根据需要按配套件选型指南自主搭配其他制氮系统配套部分，您可以利用自我资源组装属于您自己的现场制氮系统。如果您更愿意把选择权交给瑞气，我们也可以为您提供即插即用的现场制氮系统。

先进的配置功能

• 分子筛自动压紧。
• 人机彩屏操作系统。
• 产品气纯度、压力、流量在线监测。
• 纯度不合格氮气报警，长时报警自动停机。
• 分子筛位移警示标线提醒，极限自动保护停机。
• 纯度不合格氮气自动切断。
• HMI三级权限管理。
• 易损件保养自动提醒。
• 预留运行、故障及氮气纯度RS485（ModBus-RTU）通讯端口。

系统配套件选型指南

如果您选择了除制氮机和除油器以外的配套件自主选配，为完成您的现场制氮

系统，您还需按照我们的选型建议选购以下配套件。

配套件之间的管路连接用户可根据所采购配套件说明搭配合适的连接件。

先进的工艺流程直接制取高纯氮气，并大幅降低能耗

不等势均压流程节能技术有效地提高了吸附塔床层氮气纯度底低顶高分布的连续性，易于快速制取纯度合格的氮气。

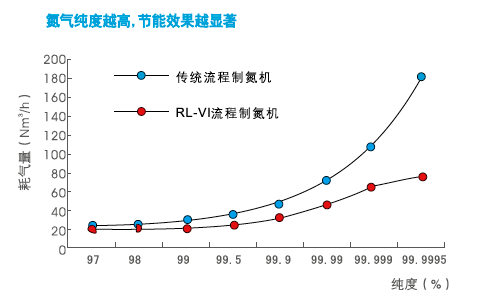

降低原料空气消耗，确保吸附塔床层氮气纯度分布连续性，提高碳分子筛的产氮效率，改变了利用变压吸附技术不能制取高纯氮气（99.9995%）的历史。减轻压缩空气净化单元负载，提高原料压缩空气预处理效果，确保碳分子筛性能指标。氮气纯度越高，节能效果越明显。

吸附器的应用，有效延长分子筛使用寿命

1、采用颗粒型活性炭吸附剂，更换周期长达12个月，持久防止压缩空气微油渗透引起分子筛中毒。 2、活性炭颗粒吸附剂对碘的吸附值≥950mg/g，除油深度高达0.003mg/m3。

独特的气缸压紧技术

碳分子筛始终处于被压紧状态，损耗自动补偿，延长使用寿命，确保设备长期稳定运行。

另外无需外接仪表气、碳分子筛位移状况直观显示、具备碳位警示标线提醒及极限停机功能、压紧力恒定可靠。

新型独创的气缸压紧装置，仪表气直接取之于吸附塔，任何状态下，气缸内压力始终为吸附塔的最高压力，不受吸附塔内压力变化的影响，确保分子筛始终处于被压紧状态。压紧装置中设置了限位沉降式报警系统，当气缸活塞行程达到下限行程时，设备控制系统自动产生声光报警；当气缸活塞到达极限行程时，设备自动停机，等待检修。本气缸具有方便检测，可靠性强等优点。

原理：新型独创的气缸压紧装置，驱动气直接取之于吸附塔，任何状态下，气缸内压力始终为吸附塔的最高压力，不受吸附塔内压力变化的影响，确保分子筛始终处于被压紧状态。压紧装置中设置了限位沉降式报警系统，当气缸活塞行程达到下限行程时，设备控制系统自动产生声光报警；当气缸活塞到达有效行程极限时，设备自动停机，等待检修，可监测性、可靠性强。

纯度不合格氮气自动切断

氮气纯度未达标时，纯度不合格氮气自动切断；

氮气纯度恢复至达标后，自动恢复氮气供应。

人机彩屏操作系统
◆ 人性化人机操作界面
◆ 友好中/英双版触摸彩屏界面
◆ 设备工作动态实时在线演示
◆ 性能参数在线显示
◆ 设备运行及故障状态显示
◆ 运行参数可优化修改

除油器
通过除油器内活性炭吸附压缩空气中的油份，为制氮机提供洁净的原料空气，有效杜绝压缩空气中油份渗入碳分子筛，防止碳分子筛油中毒，为碳分子筛提供充分保护，提高吸附剂的使用寿命。
