PNK模块化制氮机

可扩展
稳定、安全、可靠
节能高效，较低空氮比
占地面积小、安装方便
HMI 彩屏操作界面
投资回报快
较长使用寿命

瑞气公司推出新一代PNK系列模块化制氮机，该系列制氮机采用了先进的变压吸附（PSA）技术，不仅显著缩短了启动时间，还具备出色的流量可扩展性，广泛适配于各行各业的需求。相较于传统的供气方式（如液氮或瓶装氮气），PNK系列模块化制氮机可以为用户省去很多隐性成本，例如租赁费、补充和交付附加费、订单处理费以及环境费等。

技术指标

瑞气公司推出新一代 PNK 系列模块化制氮机，该系列制氮机采用了先进的变压吸附（PSA）技术，不仅显著缩短了启动时间，还具备出色的流量可扩展性，广泛适配于各行各业的需求。

配置功能

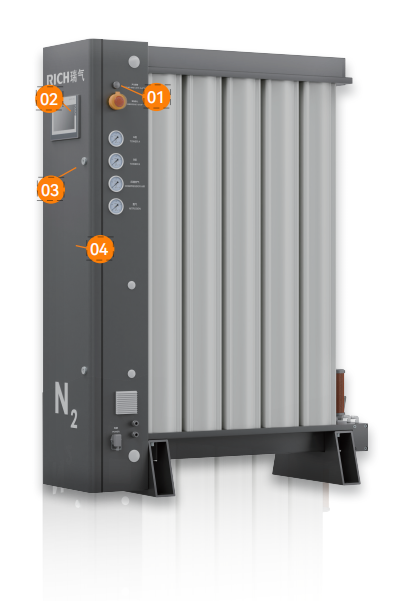

01 报警装置：不合格氮气声光报警，长时报警自动停机

02 控制面板:新款智能节能控制系统,配合传感器实现节能控制;流量在线显示

03 纯度检测仪:选用国内知名厂家的氮气纯度分析仪，确保氮气纯度实时在线监测精准、迅速

04 纯度、流量应用范围广,满足多种用气需求

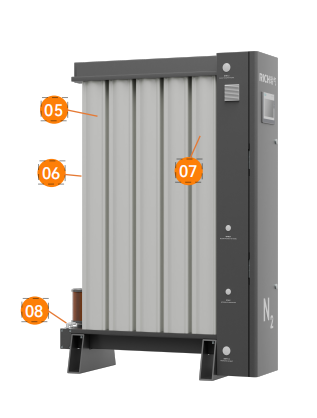

05 铝合金腔体:采用航空铝型材，强度高，不腐不锈，使用寿命长

06 非压力容器，无需定期年检，降低安全风险
07 吸附剂:选用国内外高标准的碳分子筛，确保更高的制氮效率
08 自主研发集成式阀门,便于维护和保养

型号	氮气纯度
	99.999%		99.995%		99.99%		99.95%		99.90%		99.50%		99%		98%		97%		95%
	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min	氮气流量Nm³/h	空气耗量Nm³/min
PNK02S	3.2	0.32	4.6	0.34	5.2	0.36	6.9	0.40	8.0	0.43	11.3	0.53	13.4	0.58	16.6	0.64	18.8	0.66	23.0	0.77
PNK03S	4.7	0.48	6.9	0.51	7.8	0.53	10.3	0.60	12.0	0.64	17.0	0.79	20.1	0.87	24.9	0.96	28.2	0.99	34.4	1.15
PNK04S	6.3	0.64	9.2	0.68	10.4	0.71	13.7	0.80	16.0	0.85	22.6	1.06	26.8	1.16	33.3	1.28	37.6	1.32	45.9	1.53
PNK05S	7.9	0.80	11.5	0.86	13.0	0.89	17.1	1.00	20.0	1.07	28.3	1.32	33.5	1.45	41.6	1.59	47.0	1.65	57.4	1.91
PNK02	5.4	0.54	8.0	0.59	9.0	0.62	11.9	0.69	13.9	0.74	19.6	0.92	23.2	1.01	28.8	1.11	32.6	1.14	39.8	1.33
PNK03	8.2	0.83	11.9	0.89	13.5	0.92	17.8	1.04	20.8	1.11	29.4	1.37	34.9	1.51	43.2	1.66	48.9	1.71	59.7	1.99
PNK04	10.9	1.10	15.9	1.19	18.0	1.23	23.8	1.39	27.8	1.48	39.2	1.83	46.5	2.01	57.7	2.21	65.2	2.28	79.6	2.65
PNK05	13.7	1.38	19.9	1.48	22.5	1.54	29.7	1.73	34.7	1.85	49.1	2.29	58.1	2.52	72.1	2.76	81.5	2.85	99.5	3.32

原理

PNK制氮机根据变压吸附原理（PSA），从洁净的压缩空气中持续分离出氮气。

两个为一组的装满碳分子筛的铝合金筒组成两排吸附塔，左排为A塔，右排为B塔。当压缩空气进入A塔时，A塔压力升高，氧气在碳分子筛表面的扩散速率较快，进入碳分子筛固相，该过程称为“吸附”。一段时间后，A塔碳分子筛对氧气的吸附达到饱和，根据碳分子筛在不同压力下对氧气的吸附量不同的特性，此时降低A塔压力使碳分子筛解除对氧的吸附，富氧气体从消音器排出，这一过程称为“解吸”。

A塔解吸的同时，压缩空气进入B塔，B塔进行“吸附”，产生氮气。A、B两塔交替吸附，持续分离出氮气。氮气经过纯度检测后，合格氮气输送给用户，不合格氮气对空排出。
