膜分离制氮设备

采用知名品牌膜组

系统集成经验丰富

高端压缩空气净化及控制系统

设备投资省

标准膜组集成设计，安装快捷、使用简单，可通过增加模组轻松实现产品气增容。
设备维护保养少

无程控阀切换等运动部件，故障率低，易损件更换少，维护保养工作量小。
快速制氮纯度高

自动化程度高，开停机方便快捷，即开即用。产品氮气洁净，相对无油、无水、无尘。
高稳定性适应性强

环境适应强：装置运行独立性强，稳定性好，可靠性高，适应高低温环境条件下工作，性能好。对环境无特殊要求，可在恶劣工况下运行，设备形式可以根据用户应用情况定制，结构可分为箱式、撬装式、集装箱式。

配置功能

常规配置功能

氮气纯度、压力、流量在线监测

人机控制系统

不合格氮气声光报警、长时报警自动停机

易损件更换自动提醒

气动阀门由可编程序控制器自动控制

干燥机、过滤器自动排污

可选配置功能

不合格氮气自动放空

预留RS485（Modbus或Profibus通信协议）通信端口或工业以太网通信端口

多储罐充气自动切换，全自动开停机

设备故障、停电或供气不足时，备用氮气自动补充、自动切换

一机产两种以上不同纯度氮气工艺自适应

工控机、打印机、智能物联系统。

技术指标

氮气纯度：95%～99.5%

氮气流量：5～5000Nm³/h（20℃，101.325kPa）

常压露点： ≤-40℃（可定制）

氮气压力：0.05~1.2 Mpa（可定制）

瑞气BGMN系列膜分离制氮设备根据氮气纯度分为六种型号，即：BGMN95、BGMN96、BGMN97、BGMN98、BGMN29、BGMN295。

您可根据氮气纯度，流量等气体工艺要求进行选择。

原理

压缩空气首先经过压缩空气净化单元除去油、水、固体杂质，接着经过加热器，提高洁净压缩空气温度后进入膜分离器连续制取氮气。膜分离器由一种聚酯微型中空纤维束集成，纤维束通过对空气各成份的不同渗透速率来分离空气中的氧气和氮气，其中空气中的O2分子和H2O分子快速渗透过膜纤维从而被脱附掉，而N2分子经过中空纤维微孔得到集束。在控制系统控制下实现连续稳定的输出产品氮气。

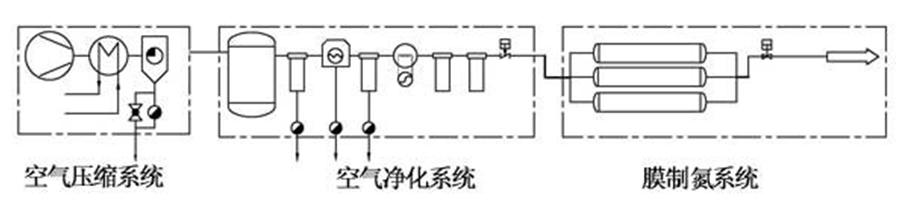

膜分离制氮机工作原理

设备组成

膜分离制氮设备可分成三个单元：压缩空气净化单元、膜分离单元、控制单元。

压缩空气净化单元主要由过滤器组、干燥机、加热器、微油吸附器、附属仪表等组成。

膜分离单元主要由中空纤维束膜组、程控阀门、附属仪表等组成

控制单元主要由可编程序控制器、触摸屏、氮气分析仪、电磁阀、电控柜壳体等组成。
