煤矿井下制氮设备

多年来，瑞气始终以不断提升煤矿安全生产技术保障水平为己任，凭借全面扎实的行业技术基础，建立了严格的产品质量控制体系。自主研发并销售的DTJY系列煤矿井下专用产品11种机型，全部通过矿用产品认证，进而在市场竞争中占得先机。

瑞气成功研制的全球首套煤矿井下专用制氮机，多项技术成果填补了国内不足。产品正式实现了国产化。

灵活、机动、人性化的设计特点
1、运输更方便
两种井下移动方式可选：
矿用移动式制氮机
轮式移动制氮机，长宽高尺寸（按用户要求）满足下井罐笼和井下大巷运输的要求。
2、易于调整的外形结构
根据井下环境要求，可选择封闭式或敞开式两种外形装置结构。
3、供应可靠气源
可选用瑞气自产的螺杆式空压机，获得高质量的压缩空气，节约投资费用。
4、操作简单
制氮装置由机车牵引至防灭火区域就近点处，经管路连接、供电、供水即可开机制取氮气，实施注氮。
5、有效排水性
采用无热吸附式干燥预处理装置，有效除去压缩空气中水份，保证装置性能稳定。（注：安装于大型煤矿井下专用制氮机）

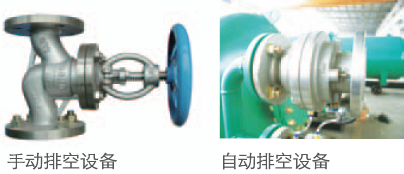

6、不合格气体排空
不合格氮气手动及自动排空，两种方式供选取。

稳定、耐用的表现
1、卧式变压吸附气体分离填料塔
制氮装置由机车牵引至防灭火区域就近点处，经管路连接、供电、供水即可开机制取氮气，实施注氮。
2、管道式气动阀
该阀门专为变压吸附制氮装置研发，阀门的密封结构与控制系统很好的溶为一体，保证灵敏的控制性能，确保百万次的使用寿命。
3、变压吸附气体分离装置
采用碳分子筛为吸附剂，利用变压吸附原理，在一定压力下，利用空气中氧、氮在碳分子筛表面的吸附效率的差异，通过可编程序控制气动阀的启闭，达到A、B两塔交替循环，完成氧氮分离，得到所需纯度的氮气，有效降低装置的能耗，降低用户运行成本。

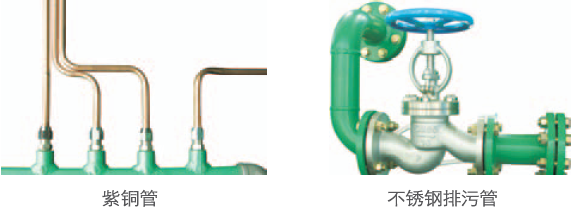

4、紫铜管、不锈钢排污管
仪表及排污管路采用紫铜管或不锈钢管制作，牢固可靠，经久耐用。

5、气囊压紧装置
确保碳分子筛始终处于被压紧状态，不会因气流造成碳分子筛窜动二导致的粉化，有效保障碳分子使用寿命。
6、碳分子筛
高性能的分子筛，使制氮装置具备高性价比优势，达到理想的节能优势。

稳定、耐用
气体分离装置及程控阀门技术，独特优异的设计工艺，搭配国内外知名品牌碳分子筛，有效提高了设备产氮能力、空气利用率、长期运行的可靠性能。

灵活、机动、人性化的设计
轮轨或橡胶轮胎两种移动方式，600或900（mm）的两种轮轨式轨距设计，满足煤矿运输要求。
380V/3ph/50Hz、660V/3ph/50Hz、1140V/3ph/50Hz多种电源规格适应，符合煤矿供电需求。

井下制氮机技术指标
氮气流量: 1~2000Nm3/h
氮气压力: 0.05~0.8MPa
氮气纯度: 97～99%
常压露点: ≤-40℃

煤矿井下用制氮机组成

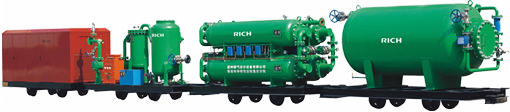

煤矿井下用制氮设备主要由气源车、净化车、制氮车、缓冲车组成。
气源车:主要由煤矿用螺杆式移动空气压缩机（含平板车、电气控制系统）组成。
净化车:主要由除油净化器、过滤器、微油吸附器、平板车、电气控制系统等组成。
制氮车:主要由卧式吸附塔、吸附剂、气囊压紧装置、程控阀门、消音器、附属仪表、平板车等组成。
缓冲车:主要由卧式氮气缓冲罐、过滤器、附属仪表、平板车等组成。
