工业制氮系统:深冷制氮、PSA制氮、膜分离制氮

现有的制氮工艺：

现场制氮是指氮气用户自购制氮设备制氮，工业规模制氮有三类：即深冷空分制氮、变压吸附制氮和膜分离制氮。

深冷空分制氮

它是一种传统的空分技术，已有九十余年的历史，它的特点是产气量大，产品氮纯度高，无须再纯化便可直接应用于磁性材料，但它工艺流程复杂，占地面积大，基建费用高，需专门的维修力量，操作人员较多，产气慢(18～24h)，它适宜于大规模工业制氮，氮气成本在0．7元/m³左右。

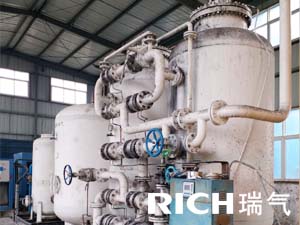

变压吸附制氮

变压吸附(Pressure Swing Adsorption，简称PSA)气体分离技术是非低温气体分离技术的重要分支，是人们长期来努力寻找比深冷法更简单的空分方法的结果。七十年代西德埃森矿业公司成功开发了碳分子筛，为PSA空分制氮工业化铺平了道路。三十年来该技术发展很快，技术日趋成熟，在中小型制氮领域已成为深冷空分的强有力的竞争对手。

变压吸附制氮是以空气为原料，用碳分子筛作吸附剂，利用碳分子筛对空气中的氧和氮选择吸附的特性，运用变压吸附原理（加压吸附，减压解吸并使分子筛再生）而在常温使氧和氮分离制取氮气。

变压吸附制氮与深冷空分制氮相比，具有显著的特点：吸附分离是在常温下进行，工艺简单，设备紧凑，占地面积小，开停方便，启动迅速，产气快(一般在30min左右)，能耗小，运行成本低，自动化程度高，操作维护方便，撬装方便，无须专门基础，产品氮纯度可在一定范围内调节，产氮量≤2000Nm³/h。但到2017年为止，除美国空气用品公司用PSA制氮技术，无须后级纯化能工业化生产纯度≥99.999%的高纯氮外(进口价格很高)，国内外同行一般用PSA制氮技术只能制取氮气纯度为99.9%的普氮（即O₂≤0.1%），个别企业可制取99.99%的纯氮(O₂≤0.01%)，纯度更高从PSA制氮技术上是可能的，但制作成本太高，用户也很难接受，所以用非低温制氮技术制取高纯氮还必须加后级纯化装置。

用途：
1. 制药行业专用制氮机主要用于药品生产、储存、封装、包装待领域。

2. 石油天然气行业专用制氮机适用于大陆石油及天然气开采、沿海及深海石油及天然气开采中的氮气保护、输送、覆盖、置换、抢险、维修、注氮采油等领域。具有安全性高、适应强、连续性生产待特点。

3. 化工行业专用制氮机适用于石油化工、煤化工、盐化工、天然气化工、精细化工、新材料等及其衍伸化工产品加工行业，氮气主要用于覆盖、吹扫、置换、清洗、压力输送、化学反应搅动、化纤生产保护、充氮保护等领域。

4. 冶金行业专用制氮肥机适用于热处理、光亮退火、保护加热、粉末冶金、铜材铝材加工、磁性材料烧结、贵金属加工、轴承生产等领域。具有纯度高、连续生产、部分工艺要求氮气含一定量的氢以增加光亮度等特点。氮气也可用于金属炼制及高温合成时的简单保护性氛围(但其稳定性不及氦气及氩气)；高温下用于合成氮化物(如氮化硅陶瓷、氮化硼等)。

5. 橡胶轮胎行业专用制氮机适用于橡胶及轮胎生产硫化过程中的氮气保护、成型等领域。特别是在全钢子午线轮胎生产中，用氮气硫化新工艺已逐步取代蒸汽硫化工艺。具有氮气纯度高、连续性生产、氮气压力较高等特点。

6. 食品行业专用制氮装置适用于粮食绿色仓储、食品充氮包装、蔬菜保鲜、酒类封(罐)装和保存等。防爆型制氮机适用于化工、石油天然气等对设备有防爆要求的场所。

膜分离制氮
膜分离制氮是以空气为原料，在一定的压力下，利用氧和氮在中空纤维膜中的不同渗透速率来使氧、氮分离制取氮气。它与上述两种制氮方法相比，具有设备结构更简单、体积更小、无切换阀门、操作维护也更为简便、产气更快(3min以内)、增容更方便等特点，但中空纤维膜对压缩空气清洁度要求更严，膜易老化而失效，难以修复，需要换新膜，膜分离制氮比较适合氮气纯度要求在≤98%左右的中小型用户，此时具有较好功能价格比；当要求氮气纯度高于98%时，它与同规格的变压吸附制氮装置相比，价格要高出30%左右，故由膜分离制氮和氮纯化装置相组合制取高纯氮时，普氮纯度一般为98%，因而会增加纯化装置的制作成本和运行成本。

氮气纯化方法

加氢除氧法

在催化剂作用下，普氮中残余氧和加入的氢发生化学反应生成水，其反应式：2H₂+O₂=2H₂O，再通过后级干燥除去水份，而获得下列主要成份的高纯氮：N₂≥99.999 %，O₂≤5×10－6H₂≤1500×10-6，H₂O≤10.7×10－6。制氮成本在0.5元/m³左右。

加氢除氧、除氢法

此法分三级，一级加氢除氧，第二级除氢，第三级除水，获得下列组成的高纯氮：N₂≥99.999%，O₂≤5×1010－6，H₂≤5×1010－6，H₂O≤10.7×10－6。制氮成本在0.6元/m³左右。

碳脱氧法

在碳载型催化剂作用下（在一定温度下），普氮中之残氧和催化剂本身提供的碳发生反应，生成CO2。反应式：C+O2=CO2。再经过后级除CO₂和H₂O获得下列组成的高纯氮气：N₂≥99.999%，O^₂≤5×10－6，CO₂≤5×10－6，H₂O≤10.7×10－6。制氮成本在0.6元/m³左右。

但上述三种氮气纯化方法中，方法(1)因成品氮中H2量过高满足不了磁性材料的要求，故不采用；方法(2)成品氮纯度符合磁性材料用户的要求，但需氢源，而且氢气在运输、贮存、使用中都存在不安全因素；方法(3)成品氮的质量完全可满足磁性材料的用气要求，工艺中不使用H2，无加氢法带来的问题，氮中无H₂且成品氮的质量不受普氮波动的影响，故和其他氮气纯法相比，氮气质量更加稳定，是最适合磁性材料行业中一种氮气纯化方法。
