井上用制氮机 井上用制氮设备

瑞气地面固定式、地面移动式煤矿井上专用制氮机，适用于矿区范围大、火灾频繁、地表与井下工作面距离近的矿井。

井上用制氮机

煤矿井上用制氮机采用不等式均牙流程节能技术。

先进的工艺流程直接降低压缩空气的消耗
设备采用不等势均压流程，该流程对下均压位置作了改进。均压时，均压气体从吸附结束的吸附塔中部，引出进入脱附结束的吸附塔底部，按照吸附塔内氮气纯度的倒金字塔梯度分布特点进行均压，这样提高了氮气回收率和碳分子筛利用率，改变了利用变压吸附不能制取高纯氮气(99.9995%N2)的历史。

气缸压紧专利技术(专利号：200810200406.9)
有效延长分子筛寿命可至10年
具有分子筛松动自动补偿功能，使分子筛始终处于压紧状态，有效延长分子筛寿命可至10年，确保设备长时间的可靠运行

高性能的分子筛
高性能分子筛带来较好的设备性价比优势
与国内外知名分子筛厂家合作近四十年，
可根据用户用气工艺及工况选配节能的产品，
瑞气拥有部分新分子筛在中国市场的特有采购权。

人机界面
人性化界面，智能化控制，一键式操作
中文字幕，界面友好
触摸屏/工控机显示氮气流量、纯度、设备进出口压力、故障信息
可在线修改设备运行参数。

技术指标
氮气流量: 100~20000Nm3/h
氮气压力: 0.05~0.8MPa
氮气纯度: 97~99%
常压露点: ≤-40℃

煤矿井上用制氮机设备组成
煤矿井上专用制氮设备主要由压缩空气空气净化单元、压缩空气缓冲单元、氧氮分离单元、氮气缓冲单元、控制单元组成。

压缩空气单元：压缩空气来自于空气压缩机或者压缩空气站。空气压缩机属于气压发生装置，是将机械能转换为气体压力能的气源装置，为其后设备提供合格、稳定的压缩空气。

空气净化单元：主要由气水分离器、管道过滤器、冷冻干燥机、精过滤器、超精过滤器、活性炭除油器、电子排污阀、球阀等组成，其作用是除去压缩空气中的尘埃、水和油。

空气缓冲单元：主要由空气储罐及附属阀门仪表组成。用于降低气流脉动，缓冲压缩空气，减轻后续氧氮分离单元的负荷，保证设备稳定可靠的运行。

氧氮分离单元：主要由压紧气缸、消声器、气动阀门、吸附塔及其附属仪表组成。两个吸附塔交替进行吸附和再生，完成氧氮分离，连续输出氮气。

氮气缓冲单元：主要由流量计、过滤器、缓冲罐及其附属仪表组成。用于均衡从氧氮分离单元输出的氮气，保证连续供给氮气稳定。

控制单元：主要由可编程序控制器、触摸屏、氮气分析仪、电磁阀、电控柜箱体组成。

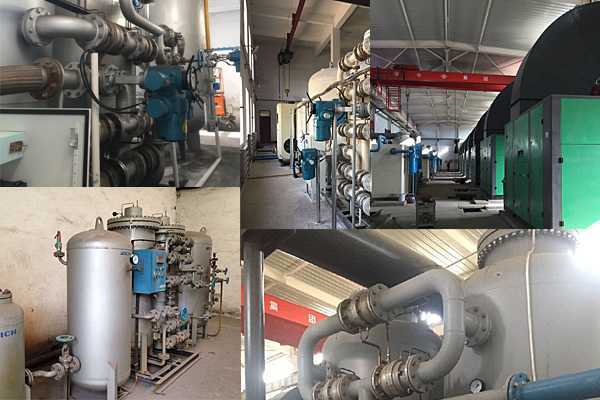

井上用制氮机客户案例
